의원 및 중소병원 진단검사실을 위한 5-Part 자동 혈구 분석기, 니혼코덴 MEK-9100 객관적 특징 및 사양 분석

원내 검사 처리량이 늘어남에 따라 진단검사의학실에서는 장비 도입 및 업그레이드를 검토하게 됩니다. 특히 CBC(전혈구계산) 검사를 담당하는 자동 혈구 분석기는 원내 검사 효율과 데이터를 관리하는 주요 장비 중 하나입니다.

• "우리 병원 검사 환경에 적합한 혈구계산기의 조건은 무엇일까?"

• "의원급 및 중소병원 검사실에서 운영하기 용이한 자동화 장비가 있을까?"

이러한 검토를 진행 중인 개원의 및 진단검사의학과 담당자분들을 위해,
니혼코덴(Nihon Kohden)의 5-Part 자동 혈구 분석기 Celltac G (모델명 : MEK-9100)의 공식 사양과 기술적 특징을 정리해 드립니다.

본 가이드가 귀 진단검사실의 장비 검토에 객관적인 참고 자료가 되기를 바랍니다.

1. 검사 환경별 MEK-9100 특징 분석

검사실의 규모와 환경에 따라 필요로 하는 장비의 사양은 상이합니다.
제조사에서 공표한 사양을 바탕으로 원내 환경과의 적합성을 검토할 수 있습니다.

1) 검사 처리 속도 (Throughput)

MEK-9100은 자동 랙 공급 장치(Auto-loader)를 장착했을 때 시간당 최대 90 테스트(90 T/h)의 연속 처리가 가능하도록 설계 되었으며, 양방향 인터페이스가 가능하다.

 ※ 주요 운영 환경

  ① 외래 환자 유입이 지속되어 신속한 검사 결과 확인이 필요한 전문 의원
  ② 일일 검사량이 일정 수준 이상인 아동병원 및 중소형 병원
  ③ 수탁 기관의 서브(Sub) 장비 등.

2) 백혈구 분류 단계 (5-Part Differential)

혈구계산기는 백혈구 분류 방식에 따라 크게 3-Part와 5-Part로 나뉩니다.
MEK-9100은 백혈구를 호중구(NE), 림프구(LY), 단핵구(MO), 호산구(EO), 호염기구(BA) 등 5가지 계열로 분류(5-Part)하는 장비입니다.
이를 통해 검사실 내에서 보다 세분화된 림프구 및 과립구 관련 분석 데이터를 제공합니다.

3) 외형 규격 및 공간 활용성

가로 675mm, 세로 589mm, 높이 576mm의 데스크탑 형태로 설계되었습니다.
자동화된 랙 공급 시스템과 내장형 컴퓨터를 갖추고 있으면서도 면적을 크게 차지하지 않아, 공간이 한정된 검사실 내 벤치 위에도 배치가 용이합니다.

2. 제조사 제공 공식 기술 사양
(Technical Specifications)

제조사에서 공식적으로 공표한 MEK-9100의 정량적 사양 명세는 다음과 같습니다.

3. 핵심 측정 알고리즘 및 기술 특징

MEK-9100에는 안정적인 데이터 확보를 위해 니혼코덴의 독자적인 두 가지 혈구 측정 기술이 적용되어 있습니다.

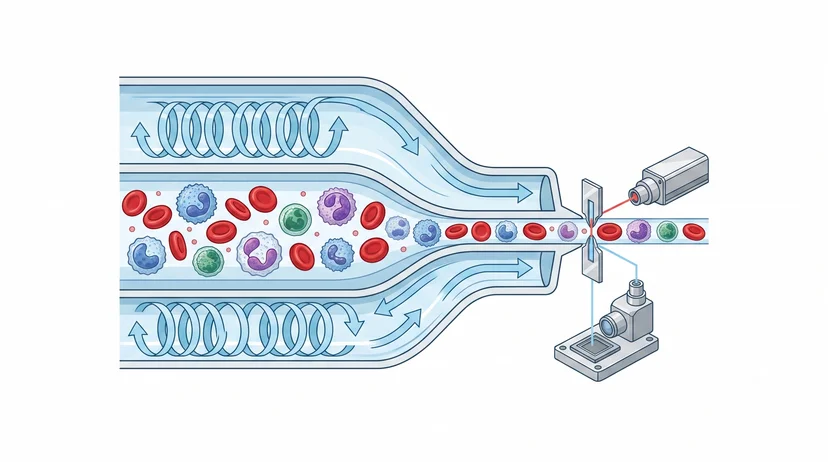

1) 유체 역학적 정렬 기술 : DynaHelix Flow

일반적인 전기 저항 방식에서 발생할 수 있는 혈구의 챔버 구석 치우침 현상이나 역류 현상을 제어하기 위한 기술입니다.

• 구조적 원리 : 세포 주변에 흘려주는 외장액(Sheath Fluid)을 나선형 흐름(Helix)으로 제어합니다.

• 효과 : 세포가 센서 구멍(Aperture)의 중앙부에 일렬로 정렬되어 통과하도록 유도함으로써, 혈구의 중복 계측 가능성을 낮추고 측정의 재현성을 유지합니다.



2) 백혈구 감별 기술 : DynaScatter Laser

백혈구 5분류를 위해 채택된 유세포 분석 방식으로, 세포의 형태적 특징을 분석합니다.

• 구조적 원리 : 검체 유로를 통과하는 세포에 고정밀 반도체 레이저를 조사한 후, 세 가지 각도(정방향 고각, 저각, 측방향 산란광)에서 투과 및 굴절되는 빛을 광학 센서로 측정합니다.

• 효과 : 세포의 크기(Size), 내부 복잡도 및 과립성(Granularity) 정보가 3차원 축 데이터로 조합되어 백혈구 5종을 분류해 냅니다.

4. 검사 효율성을 고려한 인터페이스 및 설계

장기적인 운영 관점에서 검사실의 단순 반복 수작업을 줄이고, 자원을 효율적으로 관리할 수 있는 기능들이 포함되어 있습니다.

1) 자동 혼합 및 검사 시스템 (Auto-loader 기능)

• 자동 반전 혼합 : 검사자가 검체를 수동으로 믹싱할 필요 없이, 장비 내 메카니즘이 개별 튜브를 순차적으로 픽업하여 규격화된 속도와 각도로 상하 반전(Inversion Mixing) 시킵니다.

• 바코드 일괄 리딩 : 샘플이 랙에 꽂힌 상태에서 바코드를 자동으로 인식하여 접수 정보와 측정 결과를 매칭하므로 수동 입력 과정에서 발생할 수 있는 오류를 예방합니다.

2) 스마트 컬러랙 매치 (Smart ColoRac Match)

• 그래픽 피드백 연동 : 검사 과정에서 재검이 필요하거나 흐름 이상이 의심되는 검체가 발생할 경우, 화면상의 그래픽 정보와 장비에 장착된 랙의 고유 색상(Red, Yellow, Blue 등)이 일치하도록 시스템이 안내합니다.

• 운영 편의성 : 검사자는 모니터에 표시된 색상 코드를 확인하고 해당하는 물리적 랙의 위치를 바로 파악할 수 있어, 다량의 검체를 취급할 때 동선 분리에 도움을 줍니다.

5. 미량 검체 모드 (Micro Sampling Features)

채혈이 제한적인 영유아, 고령층 또는 특수 환자의 검체 취급을 위한 미량 분석 구조가 마련되어 있습니다.

• 최소 요구 검체량 : CBC와 백혈구 5종 분류(DIFF)를 포함한 모드 작동 시 전혈 40ul의 샘플량으로 구동이 가능합니다. (CBC 단독 모드는 전혈 25ul)

• 사전 희석 모드(Pre-dilution Mode) : 소량 채취한 마이크로 볼륨 튜브 검체 대응을 위해 전혈 20ul 분석 모드를 지원합니다. 검사실 내 자체 희석 시 발생할 수 있는 오차를 보정하기 위해 장비 내부 보정 시스템이 작동하므로, 소아 환자 비중이 높은 환경에서 유용하게 활용될 수 있습니다.

6. 자주 묻는 질문 (FAQ) - 실무 맞춤형 10문 10답

원내 도입 검토 단계에서 진단검사실 실무진과 의사결정권자가 주로 확인하는 주요 질문에 대한 객관적인 답변입니다.

Q1. 의원급 환경에서 5-Part 혈구계산기를 고려해야 하는 이유는 무엇인가요?

단순한 세포 수 카운팅(3-Part)을 넘어 백혈구를 5종으로 정밀 분류(5-Part Differential)하여, 염증성 반응 및 면역 상태에 대한 상세한 임상 참고 수치를 원내에서 직접 확보할 수 있기 때문입니다.

Q2. 공간이 협소한 검사실에도 설치가 가능한가요?

MEK-9100은 가로 675mm, 세로 589mm 규격의 컴팩트한 데스크탑 타입입니다.
자동 랙 공급 장치(Auto-loader)와 컴퓨터가 내장된 일체형 구조이면서도 설치 면적을 줄여 공간 효율성을 높였습니다.

Q3. 시간당 최대 90 테스트(90 T/h)의 처리 속도는 어느 정도 수준인가요?

검체 당 분석 주기가 약 40초 내외임을 의미하며, 통상적으로 40~60검체/Day 수준의 검사실에 추천합니다. 또한, 환자가 일시적으로 몰리는 시간대나 검사 처방이 집중되는 시점에도 병목현상을 줄이고 검사 결과를 빠르게 도출하기 위해서 유용하게 활용될 수 있습니다.

Q4. 영유아나 노인 환자처럼 미량 채혈만 가능한 경우 어떻게 검사하나요?

일반 CBC 모드는 25ul, 백혈구 5분류를 포함한 CBC+DIFF 모드는 40ul의 전혈 검체량으로 측정이 진행됩니다. 정맥 채혈이 어렵거나 말초혈액 등 소량의 혈액만 채취 가능한 경우에는 마이크로 튜브를 활용한 20ul 사전 희석 모드(Pre-dilution)를 선택하여 분석할 수 있으며, 이때 수동 희석 시 발생할 수 있는 시료 편차를 완화하기 위해 장비 내부의 보정 알고리즘이 함께 작동합니다. 다만, 이 경우 자동 랙 공급장치를 사용할 수 없으므로 수동 투입 방식으로 진행됩니다.

Q5. 검사실 인력이 부족한 상황에서 검사 프로세스를 단축할 수 있나요?

장비에 랙을 공급하면 로봇 메카니즘이 튜브를 개별 픽업하여 자동 상하 반전 혼합, 바코드 인식, 샘플 흡입 및 측정까지 전 과정을 자동으로 수행합니다. 이는 검사자의 단순 수작업 시간(Hands-on time)을 줄이는 데 기여하므로, 인력이 제한적인 검사실 환경에서 업무 효율성을 높이는 데 도움을 줄 수 있습니다.

Q6. 스마트 컬러랙 매치 기능은 실제 업무에서 어떤 역할을 하나요?

재검 이나 추가 확인이 필요한 특정 튜브가 발생했을 때, 모니터 화면의 경고 색상과 장비 내 물리적 랙의 레인 색상을 동기화하여 보여줍니다. 이를 통해 수많은 검체 중에서 목적 튜브를 혼선 없이 식별하도록 돕습니다. 즉, 대량의 검체 속에서 확인이 필요한 검체를 신속하게 식별할 수 있다는 장점이 있습니다.

Q7. 내부 질 관리(QC) 프로그램이 탑재되어 있나요?

네, 우수검사실 신인평가 및 검사실 인증 등에 대응할 수 있도록 L&J(Levy-Jennings) 관리 차트, Westgard Multi-rule 분석 기능이 기기 내에 기본 탑재되어 있으며, 내부 정도관리물질의 농도 입력은 사용자의 편의를 위해 바코드를 통해 자동으로 이루어집니다. 시약 또한 바코드 관리 이력과 오류 로그가 저장되어 데이터 추적이 가능합니다.

Q8. 연속 검사 중에 응급 환자 검체(STAT)가 들어오면 어떻게 하나요?

자동 랙 공급 검사가 진행 중이더라도 STAT 버튼을 누르고 수동 투입 홀더(Manual 검사)를 이용하면 즉각적으로 응급 검사 모드가 활성화됩니다. 응급 검체 분석이 완료된 후에는 기존에 진행 중이던 배치 측정으로 자동 복귀합니다.

Q9. 시약 잔량 관리 및 유지비 관리는 어떻게 이루어지나요?

MEK-9100은 용혈제 2종, 희석액 1종, 세척제 2종 등 총 5가지 기본 시약 구조로 구동됩니다. 장비 내부에 시약 레벨 센서가 탑재되어 터치스크린을 통해 실시간으로 잔량을 카운팅하므로, 사전 알림 없는 검사 중단이나 시약 낭비를 예방할 수 있습니다.

Q10. 장비 내부의 오염이나 튜브 막힘(Clogging)을 방지하는 자가 관리 기능이 있나요?

네, 장비 전원을 On/Off 할 때 자동 자가 체크(Self-check), 자체 프라이밍(Priming) 및 자동 노즐 클리닝(Nozzle Cleaning) 사이클이 구동됩니다.
매 검사 주기와 하루 일과의 시작·종료 시점에 유로 세척 케어가 이루어지므로, 별도의 수동 분해 청소 없이도 노즐의 신뢰성과 부품의 내구성을 유지할 수 있습니다.

본 콘텐츠는 의료기기에 대한 객관적인 정보 제공을 목적으로 작성되었으며, 장비의 사양 및 기능적 특징을 중심으로 다루고 있습니다. 대리점 유통, 시약 세팅 및 보험 수가 등 원내 도입을 위한 구체적인 실무 조건은 공식 수입원 및 판매처를 통해 안내받으실 수 있습니다.

본 제품은 '의료기기'이며, 도입 전 사용 목적과 주의사항을 반드시 확인하시기 바랍니다.
